AQI空氣質量監測微型站
發布時間：2019-03-15 10:02:38
系統概述：
大氣網格化監控系統采用小型化，集成化技術，以“容易布點，全面聯網”為特點，通過大范圍“網格化布點”，形成覆蓋整個區域全面在線監控的網絡，為霧霾治理，空氣質量監控提供數據支持和決策依據。
系統功能：
一、對區域內所有點位進行全景展示和數據查看
二、重點污染物現場抓怕

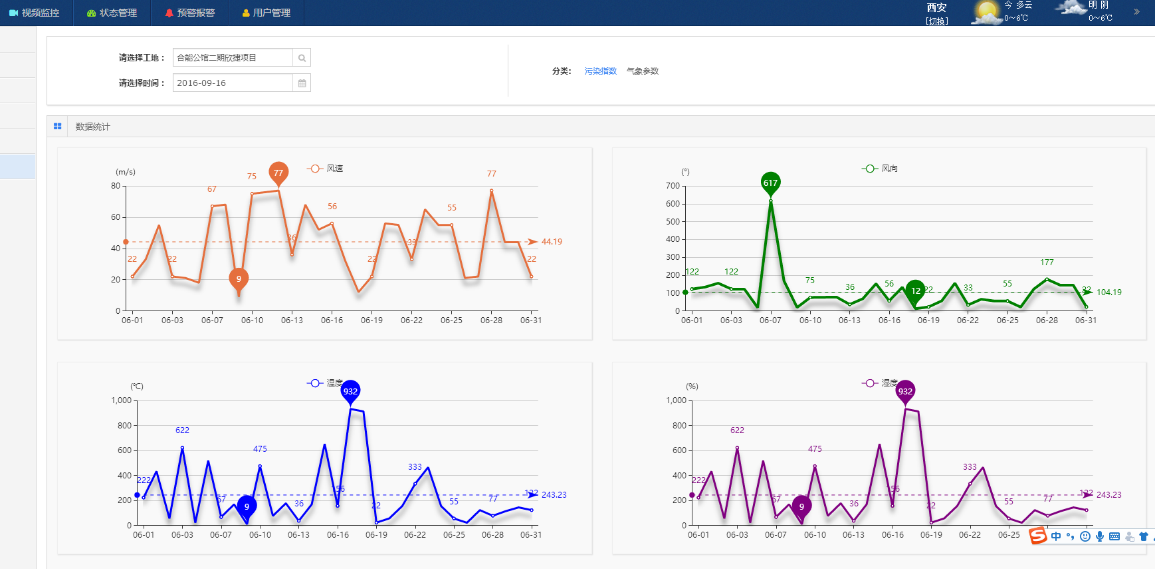

三、實時數據追蹤
四、掌握污染源附近空氣質量指數
現場案例
在掌握各類污染源排放狀況的基礎上，利用空氣污染數值預報模式模擬污染物質量濃度的分布特征, 研究區域空氣污染物輸送擴散的規律，監控污染源對主城區大氣環境質量的影響,有效控制重點工業污染,改善城市大氣環境質量。
單元名稱 | 描述 | 技術參數 |
顆粒物監測單元 | 監測方法 | 連續自動實時監測方法 |
測量原理 | 光散射法 | |
測量數據 | PM10、PM2.5、PM100、TSP | |
測量量程 | 0～2000 ug/m3 | |
濃度顯示時間 | ≤60s | |
測量時間 | 任意設定（默認5分鐘） | |
最低檢測限 | ≤2ug/m3 | |
儀器平行性 | ≤±10% | |
除濕 | 具有自動加熱、除濕功能模塊 | |
濃度報警 | 具備高濃度報警功能，平臺可配置報警閾值 | |
四參數監測單元 | 監測方法 | 連續自動實時監測方法 |
測量原理 | 高精度電化學 | |
測量數據 | SO2、NO2、CO、O3 | |
測量范圍 | SO2 測量范圍：0-2000ppb；分辨率：1ppb；響應時間：<45s；單位：ppb | |
NO2 測量范圍：0-2000ppb；分辨率：1ppb；響應時間：<45s；單位: ppb | ||
O3 測量范圍：0-2000ppb；分辨率：1ppb；響應時間：<45s；單位：ppb | ||
CO 測量范圍：0-200ppm；分辨率：0.1ppm；響應時間：<45s；單位：ppm | ||
數據采集傳輸 | 數據有效傳輸率 | 斷點續傳配合平臺數據補遺，保證數據有效傳輸率≥95% |
接口 | 具備RS485/RS232口、模擬量接口、網口、擴展接口 | |
WIFI便利通道 | 支持手機或PAD端的數據查詢、設備故障查看等功能 | |
傳輸網絡 | 自動實時上傳數據，4G LTE/GPRS等 | |
箱體及供電 | 箱體材質 | 1.2mm厚的工程級冷軋?zhí)间摪澹?jīng)酸洗、防銹處理；耐酸堿腐蝕，不怕酸雨、油氣污漬； |
支架材質 | Q235，鍍鋅處理 | |
支架高度 | 標配高度4.5m，法蘭連接（1m地下固定，2*1.5m+1*0.5m），高度可0.5m/1m/1.5m組件選配 | |
支架直徑 | 86mm | |
防護等級 | IP55 | |
工作電壓 | DC12V，AC220V | |
尺寸 | 706mm*554mm*147mm（L*W*H）（最大外形尺寸） | |
整機適應性 | 靜電放電抗擾度 | 符合GB/T17626.2-2006標準的要求 |
射頻電磁場輻射抗擾度 | 符合GB/T17626.3-2006標準的要求 | |
電快速瞬變脈沖群抗擾度 | 符合GB/T17626.4-2008標準的要求 | |
浪涌（沖擊）抗擾度 | 符合GB/T17626.5-2008標準的要求 | |
抗震強度 | 符合GB/T6587-2012標準的要求 | |
溫度環境 | -30℃～50℃ | |
濕度環境 | 10%RH～90%RH | |
氣壓 | 65～108kPa | |
噪聲監測終端 | 測量范圍：30-130dB（A） | |
聲級計采樣頻率：小于1s | ||
動態分析范圍：≥100dB(A) | ||
頻率計權：A、C、Z | ||
時間計權：F、S | ||
噪聲報警：觸發錄音或錄像 | ||
氣象五參數 | 溫度：測量范圍：-40℃～60℃；精度：±0.3℃（20℃）； | |
濕度： 測量范圍：0～100%RH；精度：±2％（5%RH－95%RH，25℃）； | ||
風向：測量范圍：16個方向（0~360度）；精度：±5度； | ||
風速：測量范圍：0~30 m/s；精度：±0.3m/s； | ||
氣壓：測量范圍： 30～110Kpa；精度：±2.5pa。 | ||
功能特點：
1. 采用1.2mm厚的工程級冷軋?zhí)间摪澹?jīng)酸洗、防銹處理，主箱體采用無縫焊接，結構穩固牢靠；兩側防塵罩，通風散熱防塵防雨防；
2.國際標準鋁合金背梁，配合抱箍可方便于壁掛、抱桿安裝，安裝方法可靠、穩定；
3.模塊化設計：顯示模塊、供電模塊、無線傳輸模塊、顆粒物采集模塊、氣體監測模塊、顆粒物監測模塊、溫濕度監測模塊、可擴展氣象五參和VOC監測模塊；
4.工業漏電保護開關，抗寒耐熱，短路、過載、漏電保護
5.高性能開關電源，低紋波輸出；恒流式過流保護；短路保護自恢復；過壓保護，可接太陽能供電系統；
6.內置高清液晶顯示屏，觸摸操作；
7.工業溫濕度傳感器，配合自動加熱除濕功能，精度更高、更穩定；
8.進口高精度環境質量專業傳感器；
9.支持4G LTE/GPRS等多種信號傳輸，支持多種上下觸發模式；支持遠程管理，效率高；短信備份；配備高增益天線，保證數據傳輸不受影響；
10.手機APP和電腦端遠程監控、數據管理。
AQI MINIATURE STATIONAQ
微型在線監測站 OS60XT-AQI-JCZ
■背景概述
環境及監管問題環境質量已成為政府考核的重要指標,我國大多數地區面臨大氣環境質量改善壓力。
各地陸續開展大氣污染物來源解析研究,劍指各地霧霾“元兇”,為治霾工作作出評價指導。測點位以國控為主,數量少,不能全面反映區域空氣質量狀況的差異,同時建設成本高、維護工不適合大密度布點。
大氣污染存在反彈現象多、無組織排放監管難度大等問題,對突發性污染事件很難做出快速響應和提前預判。
■國家政策
2014年,國務院辦公廳發布《國務院辦公廳關于加強環境監管執法的通知》(國辦發[2014]56號)中提出各市、縣級人民政府要將本行政區域劃分為若干環境監管網絡,明確責任人,落實監管方案”。著力強化環境執法監管,全面實施政府環境監管網格化。
2015年,環境保護辦公廳《關于貫徹落實(國務院公廳關于加強環境監管執法的通知)》進展情況的通報(環辦函2015)要求各地按照“屬地管理、條結合、分級負責、責任到人”的原則,落實監管執法。講監管力度下沉至各單元,初步形成了界定職責、履職盡聲、失職問責的工作機制。
2018年,中華人民共和國生態環境部成立,主要職責制定并組織實施生態環境政策、規劃和標準,統一負責生態環境監測和執法工作,監督管理污染防治、核與輻射安全,組織開展中央環境保護督察等。
■建設意義
完善空氣質量的監測機制:采用無線監測技術,網格化精細布點,全天候全面監測大氣污染情況,實現區域內大氣污染監因子全面覆蓋。
污染源精準監測和追溯,實現靶向治理實時顆粒物、空氣四參、氣相五參的情況監測,確定影響區域空氣質量的主要因素,把控重點污染源,實現定向治理。
監測數據多維度分析,為環境污染防控提供決策支持:系統提供豐富的數據統計分析功能,數據對比、報表統計等,增強環境突發事件的快速反應和處置能力。
監測與監管聯動,提升管理能力:支持移動APP功能,數據超標自動短息或者APP報警推送,方便監管人員隨時掌握大氣污染情況,及時處理污染事件ION。
